Описание CTV-2NBP221S28PO

CTV-2NBP221S28PO

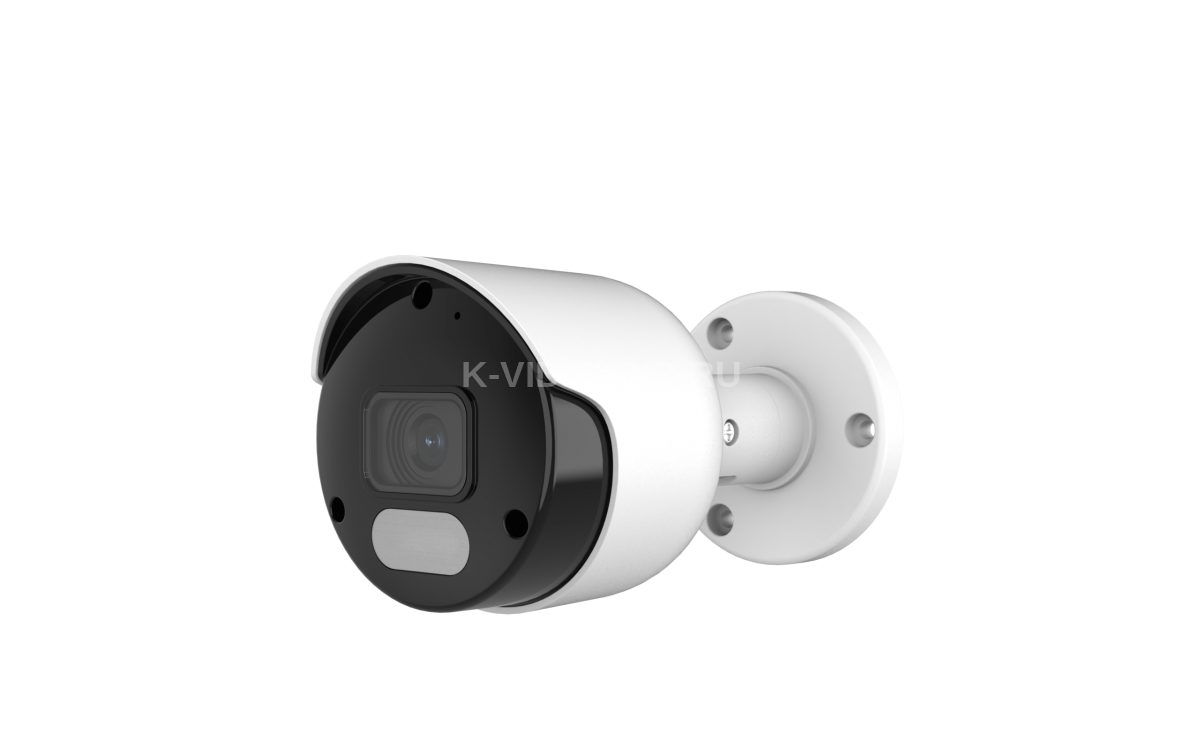

Цилиндрическая IP видеокамера

IP видеокамера с ИК-подсветкой до 10 м, для установки внутри / вне помещений

Функциональные особенности

Разрешение 2 Мп

Угол обзора 97°

Аудиосвязь

Режим "День-Ночь"

Видеокодек H.265

Уличное исполнение

• Сенсор 1/3 CMOS SC2232H
• Микропроцессор Sigmastar SSC373
• Объектив с постоянной диафрагмой, f=2.8мм, угол обзора по горизонтали: 97°, по вертикали: 53°, по диагонали: 115°
• Поддержка двойного потока (Double Stream): H.265/H.264
• Поддержка протокола ONVIF Profile S, поддержка RTSP
• Разрешение основного потока 1920*1080 (2Мп), передача со скоростью до 25 к/с
• Встроенные функции: «День-Ночь», Баланс белого, Компенсация засветки BLC/HLC, Расширение динамического диапазона (DWDR), Переворот изображения, до 4х зон маскирования, анти-туман и пр.
• Обработка ИИ-событий: пересечение линии, вторжение, вход и выход из зоны.
• Интеллектуальный детектор: детекция пешеходов и/или транспортных средств.
• Автоматическая подстройка цвета текста на изображении
• Встроенный микрофон
• Пластиковый корпус, класс защиты IP66
• Рабочая температура -35°C – +55°C
• Питание только по технологии PoE, потребляемая мощность не более 5 Вт
• Цвет корпуса: белый.

Часто задаваемые вопросы



Каковы IP-адрес и данные учетной записи по умолчанию для первичного подключения к камере?

Ответ: По умолчанию IP-камера имеет следующие сетевые настройки:

• ​IP-адрес: 192.168.1.88
• ​Маска подсети: 255.255.255.0
• ​Имя пользователя: admin
• ​Пароль: admin



Поддерживает ли камера стандартный блок питания 12V DC?

Нет. Данные модели камер питаются исключительно по технологии PoE (48V) через сетевой кабель Ethernet. Питание 12V DC не поддерживается.

Есть ли у камеры встроенный микрофон и как работает звук?

Да, камера оснащена встроенным микрофоном, и передача звука полностью поддерживается. Оба транслируемых видеопотока (основной и дополнительный) передаются вместе с аудио. Для того чтобы звук работал корректно, принимающее устройство (видеорегистратор, IP-домофон или ПК) должно поддерживать аудиокодеки G.711A или G.711U. Включить или выключить трансляцию звука, а также настроить чувствительность микрофона можно в веб-интерфейсе камеры в разделах «Запись -> Кодирование» и «Устройство -> Настройка звука».  Обратите внимание, что  при прямом подключении ip-камеры к видеодомофону звук транслироваться не будет.

Как настраивать камеру?

Камера имеет полноценный встроенный веб-интерфейс. Подключившись к нему через браузер, вы можете детально настроить форматы видеопотока, разрешение, частоту кадров, аудиокодеки, функции встроенной ИИ-видеоаналитики и любые другие рабочие параметры устройства.

Как получить RTSP-ссылку для подключения к стороннему оборудованию или плееру?

Камера поддерживает трансляцию потока по протоколу RTSP со звуком. В зависимости от ваших задач вы можете использовать следующие ссылки (предварительно активировав функцию RTSP в настройках сети): Синтаксис запроса RTSP-потока:

Основной поток: rtsp://admin:password@IP-address:RTSP-port/rtsp/ streaming?channel=01&subtype=0

Пример: rtsp://admin:admin@192.168.3.31:554/rtsp/ streaming?channel=01&subtype=0

Дополнительный поток: rtsp://admin:password@IP-address:RTSP-port/rtsp/ streaming?channel=01&subtype=1

Пример: rtsp://admin:admin@192.168.3.31:554/rtsp/ streaming?channel=01&subtype=1

Оба RTSP-потока передаются со звуком

Что делать, если я забыл или потерял пароль администратора?

Для восстановления доступа: ​

• Откройте веб-страницу авторизации камеры в браузере и нажмите «Восстановить пароль».
• ​Скопируйте данные в строке, отображаемой зеленым шрифтом под полем «Супер код» (или сделайте скриншот окна).
• ​Отправьте эту информацию в техподдержку через чат на сайте ctvcctv.ru или на почту 09@ctvideo.ru. Важно: не закрывайте окно восстановления на компьютере, пока поддержка не пришлет вам ответный супер-код для ввода и создания нового пароля



Какую утилиту использовать для поиска камеры в локальной сети и где её скачать?

Для автоматического сканирования сети и обнаружения подключенных камер используйте утилиту Device Config Tool. Скачать её можно на официальном сайте ctvcctv.ru на странице карточки этого продукта.

Как правильно настроить браузер Microsoft Edge для корректной работы с веб-интерфейсом камеры?

Веб-интерфейс использует плагин Active X, поэтому требует режима совместимости с Internet Explorer. Для настройки в Edge:

Перейдите в «Настройки» -> «Браузер по умолчанию». ​Для параметра «Разрешить сайтам перезагружаться в режиме Internet Explorer (Режим IE)» выберите значение «Разрешить». ​В поле «Страницы в режиме Internet Explorer» нажмите «Добавить» и введите адрес вашей камеры с протоколом, например: http://192.168.1.88. После этого перезапустите браузер и разрешите установку плагина Active X при первом входе.

При каких температурах можно эксплуатировать данные видеокамеры?

Камеры обладают степенью защиты корпуса IP66 и рассчитаны на стабильную работу в уличных условиях или внутри помещений в диапазоне температур от −35°C до +55°C при относительной влажности не более 90%.

Может ли камера работать с мобильным приложением CTV Home?

Напрямую подключить камеру к приложению CTV Home или к любому другому мобильному приложению компании CTV невозможно. Однако, если подключить данную IP-камеру к видеодомофону CTV-M5232Q, то сам домофон можно будет добавить в приложение. Соответственно, через него в мобильном приложении появится и доступ к трансляции с камеры! 2-мегапиксельное разрешение камеры как раз идеально подходит для такой схемы интеграции с поддержкой домофонии.

Технические характеристики CTV-2NBP221S28PO

• Сенсор: 1/3" CMOS
• Процессор: Sigmastar SSC373
• Разрешение: 1920×1080
• Мин. освещенность: 0.008 Лк
• Объектив: F: 2.8мм@F2.0
• Углы обзора: Г: 97°, В: 53°, Д: 115°
• День/Ночь: Встроенный ИК-фильтр
• WDR, BLC. HLC, Defog: Да
• Устранение шумов: 3D DNR
• ИК-подсветка: До 10 м
• Формат сжатия видео: H.265/H.264
• Основной поток: 1080P/720P(1~25к/с)
• Дополнительный поток: D1 (720x480)/VGA(640x480)
• Настройка изображения: Насыщенность, Яркость, Цвет, Контрастность, Резкость
• Область маскирования: Поддерживается 4 зоны
• Поддерживаемые протоколы: UDP, IPv4, IPv6, DHCP, NTP, RTSP, PPPoE, DDNS, SMTP, FTP, UPnP, Email, HTTP, HTTPs
• Совместимость с другими устройствами: ONVIF V.21.12
• Сетевой интерфейс: RJ45
• Видеовыход/Аудиовыход: Нет
• Микрофон: Да, встроенный, G.711A/U
• Хранение: Нет
• Аппаратный сброс: Нет
• Удаленное наблюдение: Браузер Internet Explorer, клиентское ПО
• Хранение: Нет
• Тревога: Детекция движения
• Видеоаналитика: Обнаружение человека, транспорта, пересечение линии, вторжение/выход из зоны
• Степень защиты корпуса: IP66
• Источник питания: PoE (48V)
• Потребляемая мощность: Не более 5Вт
• Рабочая среда: От -35°C до +55°C; относит. влажность не более 90%
• Габаритные размеры: Ø68мм×131,6 мм
• Вес: 200 г
• Вариант монтажа: Настенный, потолочный
