Описание Cabeus ND-05C-47U60/120-BK

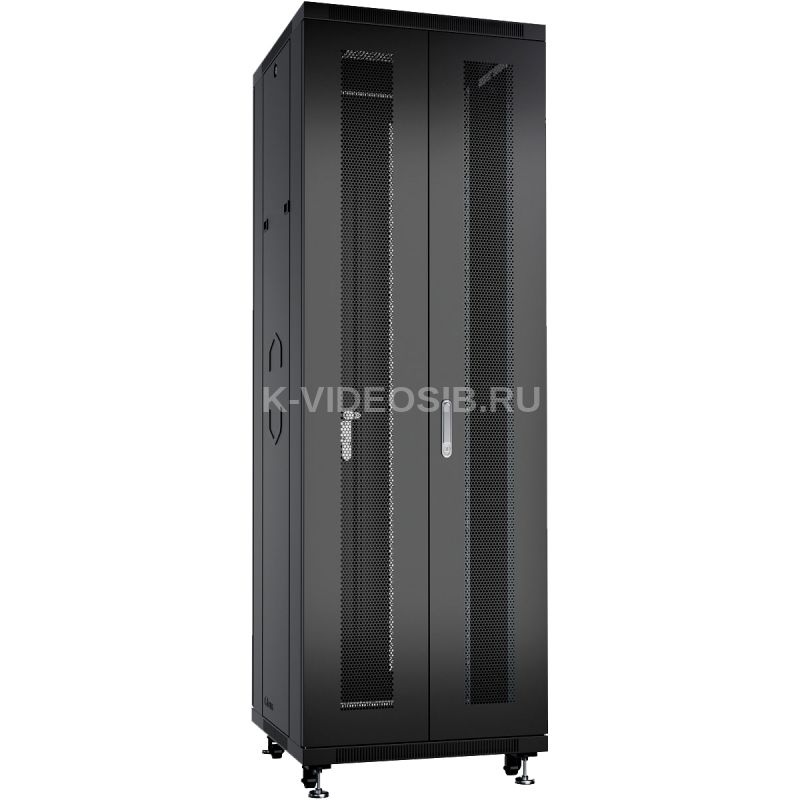

Cabeus ND-05C-47U60/120-BK

Шкаф монтажный телекоммуникационный предназначен для размещения телекоммуникационного, электротехнического, кроссового и иного оборудования стандарта 19 дюймов (19”), в соответствии с ГОСТ 28601.2(МЭК 297-2).

Каркас шкафа состоит из двух сварных рам, соединяющих между собой крышу и основание. За счет такой конструкции распределенная нагрузка может достигать 800 кг.

Шкаф комплектуется передними и задними двустворчатыми дверями с ригельным замком и съемными боковыми панелями. Передние и задние двери металлические с перфорацией.

Доступ в шкаф для монтажа и обслуживания возможен с четырех сторон, для ввода кабелей предусмотрены щеточные вводы в крыше и в основании.

С помощью дополнительных крепежных элементов шкафы можно установить в ряд.

4 вертикальных монтажных профиля имеют юнитовую маркировку и регулируются по глубине.

В основание шкафа предусмотрена установка винтовых опор (ножек) позволяющих компенсировать неровности пола, так же возможна установка шкафа на роликовые опоры.

Шкаф выполнен в климатическом исполнении УХЛ4.2 по ГОСТ 15150-69 и предназначен для эксплуатации в закрытых помещениях. Степень защиты шкафа соответствует IP 20.

Поставляется в разобранном виде, упакованный в 3 коробки.

Технические характеристики Cabeus ND-05C-47U60/120-BK

Cabeus ND-05C-47U60/120-BK

Параметр Значение

Вид установки	Напольный
Полезная высота, U	47
Высота шкафа, мм	2204 (без опор)
Ширина шкафа, мм	600
Глубина шкафа, мм	1200
Передняя дверь	Перфорированная двустворчатая с ригельным замком/поворотная ручка с замком
Задняя дверь	Перфорированная двустворчатая с ригельным замком/поворотная ручка с замком
Боковые панели	Съемные, защелки и замок
Крыша	Перфорация, щеточный ввод
Основание	Съемные заглушки, щеточные вводы
Цвет	Черный RAL 9004
Покраска	Порошковая
Степень защиты	IP 20
Максимальная статическая нагрузка, кг	800
Рама	Сталь 1,5 мм
Боковые панели, крыша, основание, двери	Сталь 1,2 мм
Монтажный профиль	Оцинкованная сталь 2 мм
Упаковка, мест	3
Масса брутто (не более), кг	125
Масса нетто (не более), кг	121

Комплектация шкафа

Параметр Значение

Рама каркаса шкафа	2
Монтажный профиль 19”	4
Дверь передняя с ручкой и замком	2
Дверь задняя с замком	2
Боковые стенки с защелками и замками	2
Крыша шкафа	1
Основание шкафа	1
Направляющая для крепления монтажных профилей 19”	6
Заглушки кабельных вводов	5
Щеточные вводы	3
Комплект крепежа для сборки	1
Роликовые опоры	4
Винтовые опоры	4
Паспорт и руководство по сборке	1
