Описание Cabeus FTP-4P-Cat.5e-SOLID-OUT-LSZH-UV

Cabeus FTP-4P-Cat.5e-SOLID-OUT-LSZH-UV Кабель витая пара экранированная FTP (F/UTP), категория 5e, 4 пары (24 AWG), одножильный, экран - фольга, для внутренней и внешней прокладки (+75 C - -40 C), LSZH-UV (305 м)

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для прокладки внутри и вне зданий. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF, стойкого к ультрафиолету. Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Основа качества кабелей Cabeus

• Проводник – использование только первичной электротехнической меди (влияет на показатели затухание/ сопротивление)
• Изоляция проводника – высокоскоростной полиэтилен
• Оболочка кабеля – качественные ПВХ/LSZH/LTx полимеры
• Соответствие ГОСТ 54429 и ТР ТС 004/2011
• Пожарная сертификация – ГОСТ 31565 на групповую прокладку нг(А), LS/HF/LTx
• Непрерывный контроль основных параметров кабеля при изготовлении на тестовом оборудовании AESA/Fluke
• Исключение использования вторичного сырья на любом этапе производства кабеля

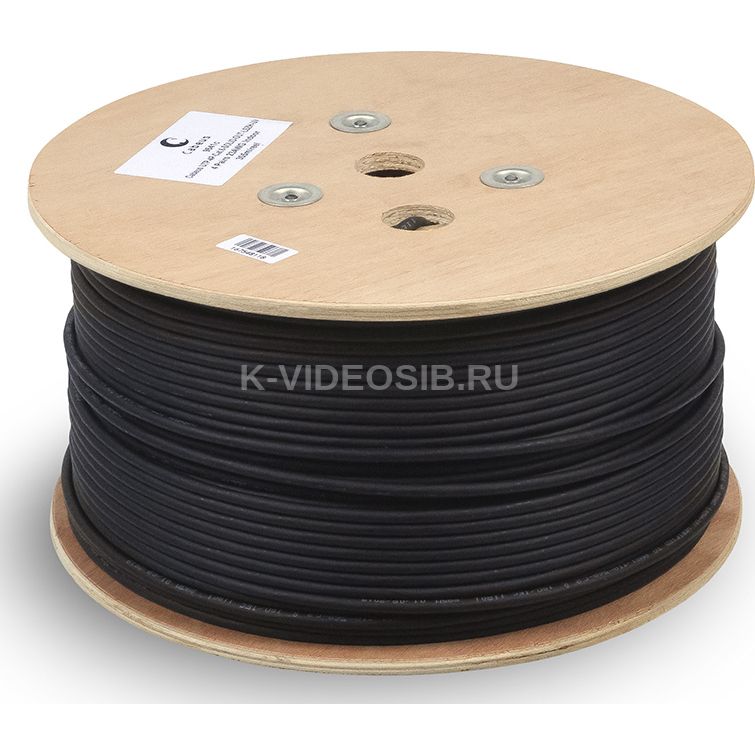

Общий вид кабеля

Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Экран из полиэфирной алюминиевой фольги 4 – Дренажный проводник 5 – Защитная пленка 6 – Медный проводник 7 – Изоляция проводника



Особенности

Параметр Значение

Напряжение	не более 50 В
Категория	5e
Число пар	4
Тип	F/UTP
Диаметр проводника	0,50 ± 0,01мм (24 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	малодымный безгалогенный компаунд (LSZH + UV)
Цвет	черный
Применение	внутренняя/внешняя прокладка
Масса	12 ± 0,5кг
Упаковка	фанерный барабан



Технические характеристики Cabeus FTP-4P-Cat.5e-SOLID-OUT-LSZH-UV

Технические параметры

Категория	5e
Тип	F/UTP
Соответствие стандартам	ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429
Применение	внутренняя/внешняя прокладка
Проводник	Материал	одножильный, электротехническая медь
	Диаметр	0,50 ± 0,01 мм (24 AWG)
Изоляция проводника	Материал	полиэтилен высокой плотности (HDPE)
	Диаметр проводника по изоляции	0,88 ± 0,05 мм
Оболочка кабеля	Материал	малодымный безгалогенный компаунд (LSZH + UV)
	Толщина	0,65 ± 0,05мм
	Диаметр кабеля	6,04 ± 0,4 мм
	Цвет	черный
Параметры кабеля	Упаковка	фанерный барабан
	Длина	305 ± 1,5м
	Допустимое растягивающие усилие	не более 110Н
	Допустимый радиус изгиба	не менее 8 Ø
	Допустимая температура хранения	от -40 до +75
	Допустимая температура эксплуатации	от -40 до +75
	Допустимая температура монтажа	от -20 до +50
Электрические характеристики	Волновое сопротивление	100 ± 15Ом
	Разброс задержки распространения (1~100 МГц)	≤20 нс/100 м
	Омическая асимметрия	≤5%
	Напряжение	не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ

1,00	20,0	2,00	65,3	62,3	63,8	60,8
4,0	23,0	4,0	56,3	53,3	51,7	48,7
8,0	24,5	5,8	51,8	48,8	45,7	42,7
10,0	25,0	6,5	50,3	47,3	43,8	40,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
