Описание Cabeus CLT-A-5-01X16-Z-PE-ARM-PE-DD-OUT-40

Предназначен для прокладки вне зданий: в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт, между зданиями и сооружениям. Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. Поверх модуля накладываются стеклонити с водо-блокирующим эффектом, промежуточная оболочка из полиэтилена средней плотности. На промежуточную оболочку продольно накладывается водоблокирующая лента и броня из гофрированной стальной ленты. На броню накладывается оболочка из полиэтилена средней плотности. Под оболочкой кабеля расположены два рипкорда.

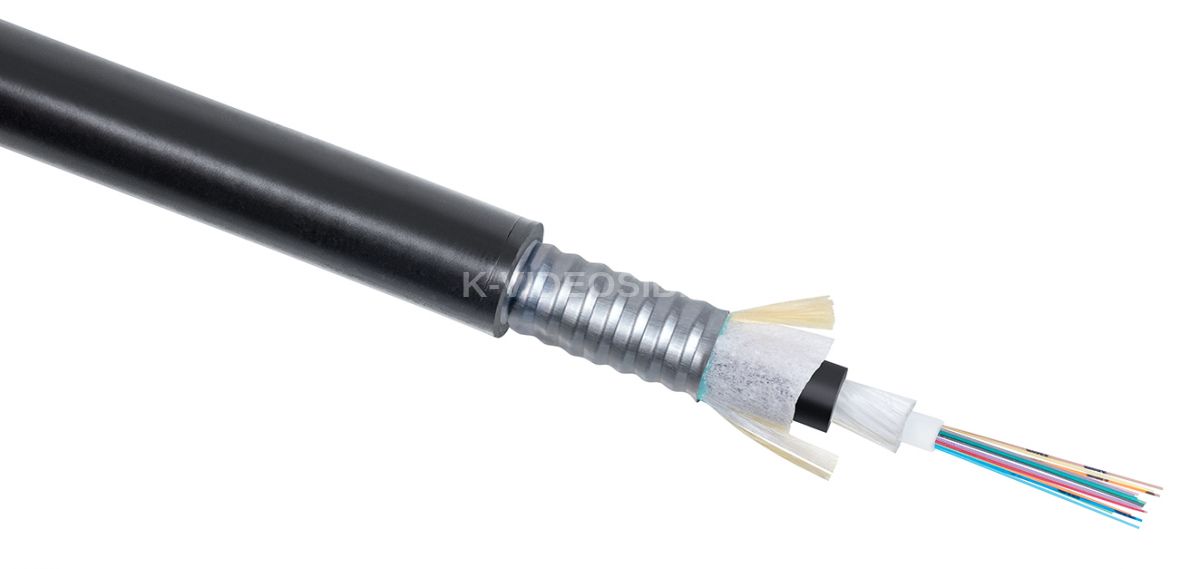

Строение кабеля

Конструкция и материалы: Параметр    Значение Тип оптического волокна    многомодовое 50/125 ITU-T G.651 (Corning ClearCurve) Количество волокон в кабеле    16 Изоляция волокна    первичное буферное покрытие Армирование и гидроизоляция    стеклонити, гидрофобный гель Броня    гофрированная стальная лента Внешняя оболочка    полиэтилен средней плотности стойкий к ультрафиолету Цвет оболочки    черный Применение    внешняя прокладка Соответствие стандартам    ISO/IEC 11801 OМ2, ITU-T G.651

Технические характеристики Cabeus CLT-A-5-01X16-Z-PE-ARM-PE-DD-OUT-40

Диаметр кабеля    10,3 мм Масса кабеля    102,6 кг/км Температура монтажа    -30 °С…+50 °С Температура транспортировки и хранения    -50 °С…+50 °С Рабочая температура    -50 °С…+70 °С Минимальный радиус изгиба    не менее 15 диаметров кабеля Растягивающее усилие    2,7 кН Раздавливающее усилие    0,5 кН/см Водонепроницаемость    24 ч Стойкость на пробой    10 кВ частотой 50 Гц Электрическое сопротивление цепи «броня-земля»    2000 МОм.км     Коэффициент затухания и широкополосности: Длина волны, нм    850    1300 Затухание, дБ/км    2,30    0,59 Широкополосность, МГц*км    700    500
