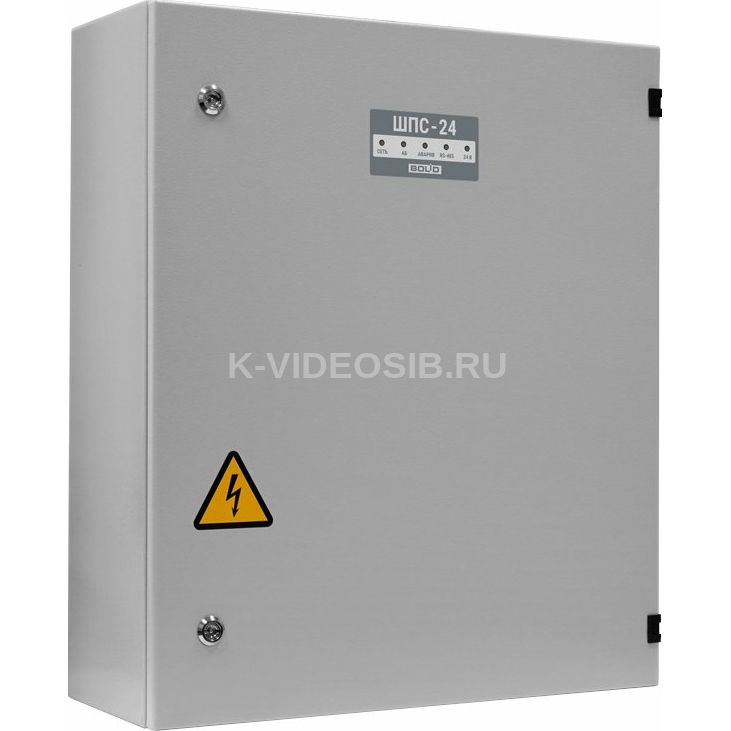

Описание Болид ШПС-24 исп.22

Шкаф с резервированным источником питания для монтажа средств пожарной автоматики ШПС-24 исп.20

ШПС-24 обеспечивает контроль сетевого напряжения, выходного напряжения и напряжения АБ, а также автоматическую передачу извещений о наличии соответствующих напряжений/неисправностей, разряде аккумулятора, плохом состоянии АБ или его отключении, вскрытии корпуса с помощью интерфейса RS-485.

Основное отличие от предыдущих исполнений: увеличенный корпус для установки приборов и двух аккумуляторных батарей ёмкостью 40*Ач, увеличенная мощность встроенного модуля источника питания.

Данные исполнения ШПС-24 имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020.

ШПС-24 применяется в качестве корпуса, в который могут быть установлены блоки ИСО «Орион»: «Сигнал-10», «Сигнал-20П» различных исполнений, «С2000 4», «С2000-КДЛ» различных исполнений, «С2000-КПБ», «С2000-СП1», «С2000-СП2» различных исполнений, «С2000-АР8», «С2000Р-АРР32», «С2000Р-АРР125», «С2000-ПИ», «Рупор исп. 02», «С2000-PGE» различных исполнений, «С2000-Ethernet», «С2000-РПИ» и другие, имеющие возможность крепления на DIN-рейку TH35. ШПС рассчитаны на совместное использования с ППКУП «Сириус» и пультом контроля и управления охранно-пожарного «С2000М» и их исполнениями.

ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 230 В, 50 Гц. Цепи ~230 В защищены автоматическими выключателями.

Внутри шкафа установлены:

• Модуль источника питания МИП-24 исп.11 (номинальное напряжение 24 В, ток до 3 А) с резервированным питанием от двух аккумуляторных батарей 26 А*ч или 40 А*ч
• Блок коммутации «БК-24-RS485», который позволяет организовать: - Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС - Одну линию RS-485 размноженную на 7 выходов для подключения компонентов ППКП внутри ШПС - 7 выходных каналов 24В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
• Общий автоматический выключатель для защиты от перегрузок по току МИП-24 исп.11 и дополнительных подключаемых потребителей с номинальным напряжением питания 230 В, 50 Гц (тип "С", 6 А)
• Индивидуальный автоматический выключатель для защиты МИП-24 (тип "С", 3 А)

Технические характеристики Болид ШПС-24 исп.22

• Напряжение питания, B:   - от сети переменного тока: 180…265
• Выходное напряжение, В:   - при питании от сети: 27.2±0.6   - при питании от аккумуляторной батареи: 27…20
• Выходной ток, А:   - номинальный ток нагрузки: 3
• Диагностические выходы: тип "СК": "АВАРИЯ"; 2 х RS-485
• Степень защиты: IP54
• Диапазон рабочих температур, °С: -10…+40
• Габаритные размеры, мм: 700х600х225
