Описание Болид ШКП-250RS с УПП

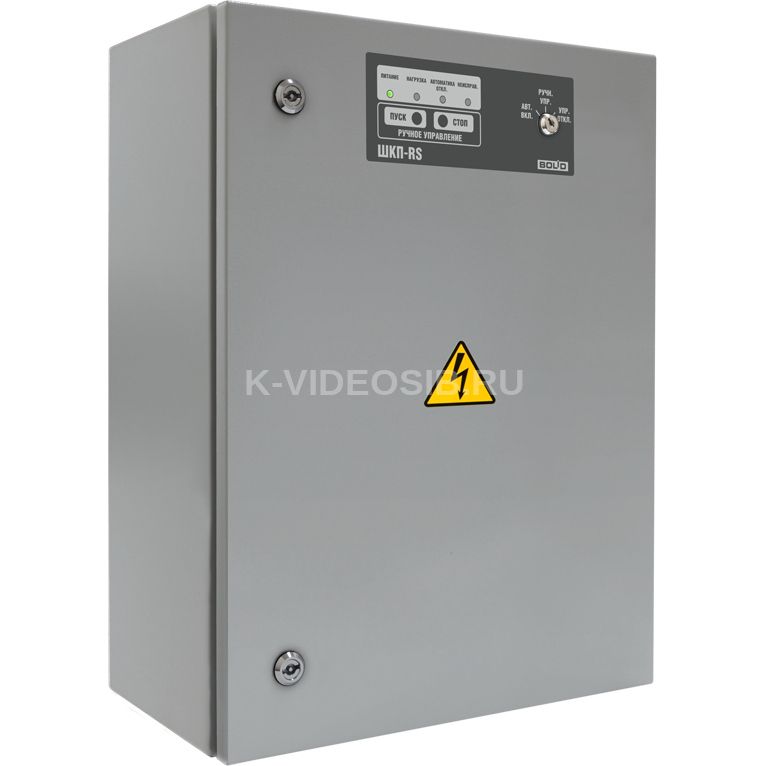

Болид ШКП-250RS с УПП - блок контрольно-пусковой с устройством плавного пуска Sirius 3RW40.

Блоки контрольно-пусковые ШКП-4RS, ШКП-4RS (М), ШКП-10RS, ШКП-10RS (М), ШКП-18RS, ШКП-18RS (М), ШКП-30RS, ШКП-30RS (М), ШКП-30RS (М) с УПП, ШКП-45RS, ШКП-75RS, ШКП-110RS, ШКП-250RS

Предназначены для: ШКП-RS (М) - для управления исполнительными устройствами в системах СПДВ ШКП-RS - для управления исполнительными устройствами в системах АУПТ

• управления исполнительными устройствами (световыми и звуковыми пожарными оповещателями и т.д.) и средствами пожарной автоматики в системах оповещения
• формирования сигнала управления инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности
• контроля 7 входов технологической сигнализации

Особенности:

• Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется по интерфейсу RS-485
• Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
• Контроль исправности цепей управления двигателем
• Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
• Плавный запуск и останов электродвигателей от 4 до 30 кВт (ШКП-30RS c УПП ) от 30 до 110кВт (ШКП-110RS с УПП) от 110 до 250 кВт с возможность ограничения пусковых токов (ШКП-250RS с УПП)
• 2 контролируемых выхода 24VDC
• Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
• Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)



Технические характеристики Болид ШКП-250RS с УПП

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА

Световая индикация	4 одноцветных индикатора для отображения состояния ШКП
Питание прибора	от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц
Готовность к работе после включения питания	не более 5 с
Рабочий диапазон температур	от -30 до +50 °C
Относительная влажность	до 98% при +25 °C
Средний срок службы	10 лет
Тип монтажа	настенный навесной
	ШКП-4RS	ШКП-10RS	ШКП-18RS	ШКП-30RS	ШКП-30RS с УПП	ШКП-45RS	ШКП-75RS	ШКП-110RS	ШКП-110RS с УПП	ШКП-250RS с УПП
Номинальный коммутируемый ток, А	10	25	40	63	63	125	185	225	225	437
Мощность управляемого двигателя, кВт	1-4	1-10	1-18	1-30	4-30	30-45	45-75	75-110	30-110	110-250
Степень защиты корпуса	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
Габаритные размеры, мм	600 x400 x240	600 x400 x240	600 x400 x240	600 x400 x240	600 x400 x240	650 x500 x240	650 x500 x240	650 x500 x240	1200 x500 x350	1200 x500 x350
Масса прибора, кг	20	20	20	20	20	40	40	40	70	70
