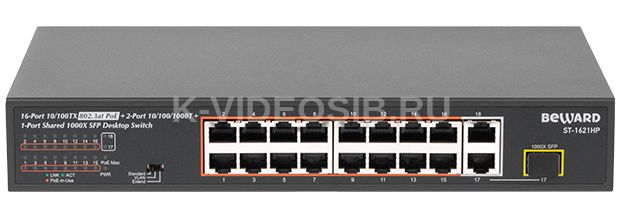

Описание Beward ST-1621HP

PoE коммутатор ST-1621HP предназначен для тех, кто не хочет переплачивать за излишний PoE бюджет. PoE бюджет коммутатора ST-1621HP составляет 185 Ватт. Этого достаточно для подключения большинства современных внутренних и уличных компактных камер видеонаблюдения с ИК-подсветкой. Кроме того, все порты поддерживают технологию High PoE в соответствии со спецификацией стандарта IEEE 802.3af/at с максимальной мощностью до 32 Ватт на порт.

2 гигабитных Uplink порта Коммутатор ST-1621HP имеет 2 независимых uplink порта, один из которых - RJ-45, а второй – комбинированный, то есть на выбор можно задействовать RJ-45 или SFP порт для подключения оптоволокна. Благодаря наличию двух Uplink портов, работающих на скорости 1000 Мбит/с, коммутатор можно использовать при построении сети по топологии шина для больших систем видеонаблюдения, задействовав оба порта одновременно. Так же, два Uplink порта позволяют не использовать дополнительные коммутаторы при использовании PoE коммутатора ST-1621HP в качестве центрального: при подключении к нему устройства записи остаётся свободный порт для выхода во внешнюю сеть.

VLAN - функция повышения безопасности и отказоустойчивости Коммутатор ST-1621HP оснащен DIP-переключателем, позволяющим реализовывать дополнительный функционал. Коммутатор ST-1621HP поддерживает режимы работы VLAN и Extend. В режиме VLAN все PoE порты изолированы друг от друга. Разрешается соединение только с устройствами, подключенными к портам Uplink.

Extend режим – передача PoE на 250 метров В режиме Extend коммутатора ST-1621HP на портах 1-8 увеличивается максимальное расстояние передачи Ethernet и питания по PoE портам до 250 метров, снижая скорость портов до 10 Мбит/с. Порты 9-16 остаются работать как есть.

Особенности

Соответствует IEEE 802.3af/at Power over Ethernet End-Span PSE 16 портов RJ-45 с поддержкой High PoE (30 Вт) 2 гигабитных Uplink порта: RJ-45 + комбинированный SFP/RJ-45 PoE бюджет 185 Вт Поддержка режима изоляции портов VLAN Extend режим с максимальным расстоянием подачи PoE на 250 м Управление потоком IEEE 802.3x для защиты от потери пакетов Большой пакетный буфер (4 Мбит) 16К МАС-адресов Крепление для установки в 19'' стойку в комплекте поставки Оптимальный PoE бюджет

Технические характеристики Beward ST-1621HP

Интерфейсы    16 портов RJ-45 10/100Base-TX (все с High PoE), 1 порт RJ-45 10/100/1000Base-T, 1 комбо-порт 10/100/1000 Мбит/с TP и 1000 Мбит/с SFP, автоопределение MDI/MDIX на всех медных портах Дальность передачи    0 ~ 100m По умолчанию    0 ~ 250m При включении Extend режима (10 Мбит/с, работает для портов 1-8) Ствндарты PoE    IEEE 802.3af Power over Ethernet/PSE    IEEE 802.3at Power over Ethernet Plus/PSE Тип питания PoE    End-Span Архитектура    Store and Forward (с промежуточной буферизацией) Размер таблицы MAC-адресов    16K с функцией автоматического обновления Буфер данных    4 Мбит Коммутационная матрица    7.2 Гбит/с Пропускная способность    5.36 Mpps @64 Б Максимальный размер пакета    16 Кбайт Управление потоком    Все порты поддерживают управление потоком 802.3x    в дуплексном и полудуплексном режимах Функции DIP-переключателя    Extend режим  VLAN режим Эксплуатация Питание    100~240 В (АС), 50/60 Гц Потребляемая мощность    22 Вт (без учёта PoE) Выходная мощность PoE    До 32 Вт на порт (55 В (DC)) Бюджет PoE    185 Вт Рабочий диапазон температур    От 0 до +50°С Защита от статического электричества    Контактный разряд ± 6 кВ     Воздушный разряд ± 8 кВ  Допустимый уровень влажности    От 5 до 95% (без конденсата) MTBF (время наработки на отказ)    Более 50 000 часов при температуре 25°С Размеры (шxвxг)    280x44х180 (форм фактор 1U) Вес    1800 г Соответствие стандартам Стандарты    IEEE 802.3 Ethernet      IEEE 802.3u Fast Ethernet      IEEE 802.3ab 1000BASE-T      IEEE 802.3z Gigabit SX/LX      IEEE 802.3x Flow Control      IEEE 802.3af Power over Ethernet      IEEE 802.3at Power over Ethernet Plus      IEEE 802.3az Energy-Efficient Ethernet Комплектация Комплект поставки    Коммутатор      Кабель питания 220В      Комплект крепежа для установки в 19” стойку      Руководство пользователя      Упаковочная тара
