Описание Alutech MBOX-ADS

Комплект MBOX-ADS - применяется в составе секционных гаражных и промышленных ворот ALUTECH. Используется для электрических соединений датчиков кромки безопасности, датчики калитки, выключателей ослабления троса, установленных на полотне ворот.

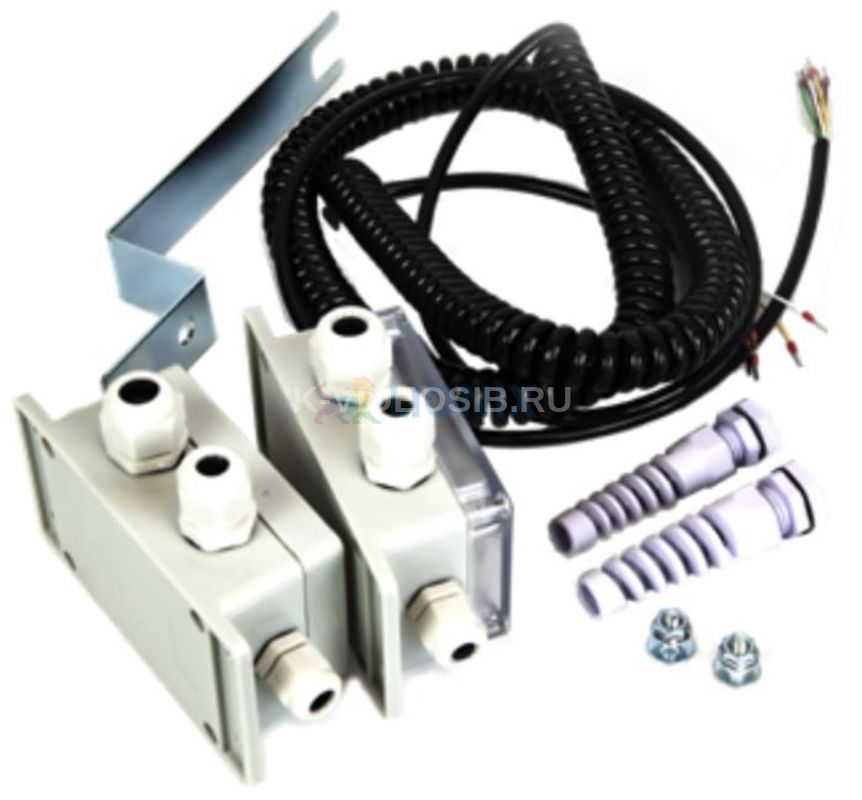

1 Коробка монтажная основная с платой подключений и кабельными вводами PG13,5 / PG11 / два PG9 (1 шт.)

2 Коробка монтажная вспомогательная с платой подключений и кабельными вводами PG13,5 / PG11 / два PG9 (1 шт.)

3 Кабель спиральный 5х0,25 мм2 (1 шт.)

4 Кронштейн (1 шт.)

5 Кабельный ввод для кабеля спирального (2 шт.)

6 Винт самонарезающий 5,5х13 (8 шт.)

7 Болт M6х16 (2 шт.)

8 Гайка М6 (2 шт.)

9 Уплотнитель для вводов PG13,5 и PG11 (4 шт.)

10 Кольцо резиновое для ввода PG9 (4 шт.)

11 Заглушка для вводов PG9 и PG11 (4 шт.)

12 Руководство по монтажу (1 шт.

Технические характеристики Alutech MBOX-ADS

• Тип сигнала подключаемого устройства оптоэлектронный (OSE) / резистивный (8,2 кОм) / нормально-закрытый (NC)
• Напряжение питания номинальное 12 В постоянного тока (8 В … 25 В)
• Ток потребления < 20 мА
• Напряжение питания датчиков OSE 12 В постоянного тока
• Ток потребления с датчиками OSE < 100 мА
• Тип света датчиков OSE инфракрасный, модулированный, 900 Гц, уровень 0–5 В
• Степень защиты IP65 (профессиональный монтаж)
• Диапазон температуры окружающей среды, ˚С –30 … +55
