Описание 3V Model X(is) RS485 (EM)

Электронная проходная турникет 3V Model X(is) RS485 (EM)

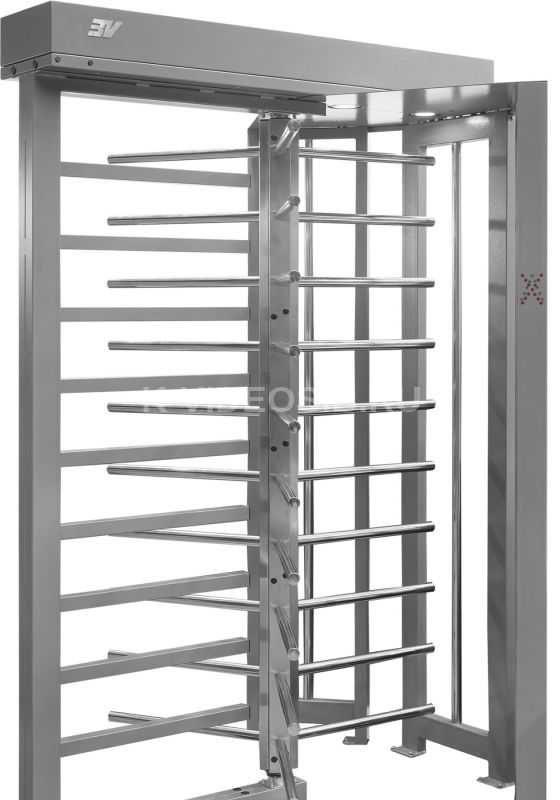

Турникет 3V Model X(is) RS485 (EM) - это роторный компактный турникет 3V Model X(is) со встроенными считывателями карт формата Em-Marine и сетевым контроллером RS485.

3V Model X(is) - турникет полноростовой укороченный.

Компактный полноростовой турникет с преграждающими элементами и вертикальными планками боковых стенок из нержавеющей стали, объединяющий в себе максимальную экономию пространства и премиальные материалы отделки. Идеальный выбор для современных интерьеров и проходных с дефицитом свободного места.

Разработан для объектов с высокими требованиями к безопасности и эстетике, где установка массивных классических конструкций невозможна.

Отличительная особенность 3V Model X(is) – сочетание компактных габаритов с использованием высококачественной нержавеющей стали.



Особенности компактной модели

• Комфортный проход. Увеличенная полезная ширина зоны прохода за счёт изменённой конструкции без сужающего барьера.
• Бесшумная работа. Встроенный гидравлический демпфер обеспечивает мягкий и плавный довод преграждающих элементов.
• Продуманная эргономика. Яркая подсветка зоны прохода, светодиодная индикация, а также возможность удобного вывода кабелей как в пол, так и в потолок или стену.
• Абсолютная совместимость. Встроенная плата позволяет интегрировать турникет в абсолютно любую систему контроля управления доступом (СКУД) без покупки дополнительных адаптеров.
• Удобство монтажа. Удобный вывод кабелей (в пол, потолок или стену)
• Высокая пропускная способность. До 50 человек в минуту (в режиме свободного прохода).



Исполнение и материал турникета

• каркас турникета в полимерном покрытии
• три (3) формирователя прохода с преграждающими элементами из нержавеющей стали
• три (3) преграждающие планки из нержавеющей стали



Преимущества

Мы уменьшили общие габариты, сохранив при этом комфортную ширину зоны прохода. Несмотря на компактность корпуса, турникет обеспечивает комфортную ширину зоны прохода — 570 мм.

Процесс управления через пульт или контроллер сопровождается интуитивной светодиодной подсветкой.

Механизм оснащён надёжным гидравлическим демпфером, который делает вращение турникета мягким и абсолютно бесшумным.



Почему стоит выбрать данную модель турникета?

Турникет подойдет для образовательных, административных и промышленных учреждений, а также служебных помещений, где требуется усиленная степень защиты, но пространство для установки ограничено. Может быть оснащен встроенными считывателями (Em-Marine / Mifare) и сетевым контроллером. Пропуск людей управляется с пульта (доступен разовый, свободный проход и блокировка).

Cочетание 100% функционала классической полноразмерной модели, но с более компактным исполнением.

Ширина конструкции уменьшена до 1500 мм (глубина 1350 мм), при сохранении комфортной ширины зоны прохода — 570 мм.



Комплектация

Комплектующие турникета пакуются в 3 грузовых места:

Ящик №1: 1560 мм х 345 мм х 240 мм (сотовый картон)

• Блок механизма (корпус) с электроникой - 1 шт.
• Проводной пульт с кабелем длиной 10 метров - 1 шт.
• Ключи разблокировки турникета - 2 шт.
• Комплект для монтажа (вкл. метизы, заглушки и трафарет на пол) - 1 комплект
• Паспорт - 1 шт.



Ящик №2: 2180 мм х 564 мм х 316 мм (деревянная коробка)

• Формирователь прохода с табло - 2 шт.
• Формирователь прохода (обычный) - 1 шт.



Ящик №3: 2180 мм х 1008 мм х 220 мм (деревянная коробка)

• Каркас турникета - 1 шт.
• Крыша зоны прохода (элемент зоны крыши) - 2 шт.
• Преграждающий элемент (створка) - 3 шт.
• Комплект призм (нижняя 1 шт., верхняя 1 шт., средняя 3 шт.) - 1 комплект

Рекомендуемый блок питания 12В/2А с аккумулятором 7А*ч приобретается отдельно.

Технические характеристики 3V Model X(is) RS485 (EM)

• Турникет: 3V Model X(is)
• Встроенный считыватель: Em-Marine
• Сетевой контроллер: RS485
• Тип турникета: Полноростовой роторный электромеханический компактный
• Ширина зоны прохода: 570 мм
• Габариты конструкции (Ш х Г х В): 1500 мм х 1350 мм х 2292 мм
• Количество направлений прохода: 2
• Пропускная способность (свободный проход): 50 чел./мин
• Пропускная способность (однократный проход): 25 чел./мин
• Материал преграждающих элементов: Нержавеющая сталь (диаметр 32 мм)
• Покрытие корпуса: Полимерное покрытие, RAL 9007 (каркас и крыша)
• Масса турникета (нетто): 193,5 кг
• Масса турникета (брутто): 239,5 кг
• Напряжение питания турникета: 10,8 – 27,2 В
• Максимально потребляемый ток: При напряжении 12 В = 2 А; при напряжении 24 В = 1 А
• Довод преграждающих планок: Плавный, за счёт гидравлического демпфера
• Механизм: Цинковое покрытие деталей, усиленные подшипники
• Температурный диапазон эксплуатации: От +1°C до +50°C
• Наработка на отказ, не менее: 2 400 000 циклов
• Срок эксплуатации: 8 лет
• Гарантийный срок эксплуатации: 5 лет
