Описание Эридан ВС-07е-О-СЛ-24VDC

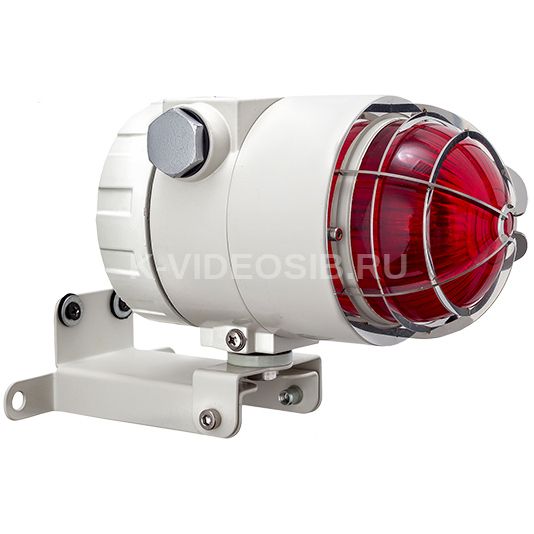

Эридан ВС-07е-О-СЛ-24VDC - оповещатель пожарный световой с импульсной фотоосветительной лампой.

Особенности модели:

• Оповещатель пожарный световой
• Импульсная фотоосветительная лампа (строб-вспышка)
• Питание 12-24 VDC
• Цвет свечения выбирается потребителем (по умолчанию - красный).

ВС-07е-О-С Оповещатель пожарный общепромышленный световой

Оповещатель ВС-07е-О-С предназначен для подачи светового сигнала в системах пожарной и охранной сигнализации при совместной работе с любыми приемно-контрольными устройствами, для индикации режимов работы оборудования и привлечения внимания персонала в аварийных и иных ситуациях

Отличительные особенности:

• предусмотрены модификации: ВС-07е-О-СД (со светодиодной лампой); ВС-07е-О-СЛ (с импульсной фотоосветительной лампой)
• эксплуатация в жестких климатических условиях - от -60...+70°С
• цвет свечения выбирается потребителем Возможные варианты: красный, желтый, белый (прозрачный), зеленый, синий.  Внимание! Если цвет не указан, осуществляется стандартная поставка: красный.
• возможен выбор между мигающим свечением и постоянным
• возможные режимы свечения: ВС-07е-О-СД - постоянное свечение / мигание / вспышка (10 режимов); ВС-07е-О-СЛ - строб-вспышка (не менее 5 Дж).

Ключевые характеристики:

• высокая коррозионная стойкость и пылевлагонепроницаемость IP66/67
• выпускается в корпусе из алюминиевого сплава, цвет RAL 9002
• виброустойчивость (заливка компаундом)

Оповещатель ВС-07е-О-С внесен в номенклатурный Справочник МТР ПАО «Газпром». Коды МТР Газпром для продукции АО "Эридан"



Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка

	КВП12	кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)
	ШТ1/2"	штуцер для трубной разводки с резьбой G½"
	ШТ3/4"	штуцер для трубной разводки с резьбой G¾"
	ШТ1"	штуцер для трубной разводки с резьбой G 1" (Новинка!)
	ШТ20	штуцер для трубной разводки с резьбой М20х1,5 (Новинка!)
	ШТ25	штуцер для трубной разводки с резьбой М25х1,5 (Новинка!)
	КВБ12	кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
	КВБ17	кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
	КВБУ14	кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони (Новинка!)
	КВБУ18	кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони (Новинка!)
	КВБУ22	кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони (Новинка!)
	КВМ15	кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм
	КВМ20	кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
	КВО10	кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм (Новинка!)
	КВО14	кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм (Новинка!)
	ЗГ	оконечная заглушка



Технические характеристики Эридан ВС-07е-О-СЛ-24VDC

Модификация	ВС-07е-О-СД	ВС-07е-О-СЛ
источник света	светодиоды (возможна установка цветных)	лампа
напряжение питания, В	12-24 VDC	12-24 VDC
потребляемая мощность при напряжении 12-24 VDC, не более, Вт	6	20
световой сигнал контрастно различим при круговом обзоре 360° с расстояния 15 м. и внешней освещенности, не менее, Лк	30 000	50 000
частота мигания световой функции*, Гц	0,5 - 2	0,5 - 2
cтепень защиты оболочки, IP	66/67	66/67
температура эксплуатации, °С	- 60... +70	- 60... +70
габаритные размеры корпуса оповещателя, без кабельных вводов и кронштейна, не более, мм	175х110х105	175х110х105
масса оповещателя, не более, кг	1,4	1,4
средняя наработка на отказ, не менее, часов	60 000	60 000
срок службы, не менее, лет	10	10
гарантийный срок, лет	5	5
